Arduino - 温度传感器

温度传感器 LM35 系列是精密集成电路温度设备,输出电压与摄氏温度成线性比例。

LM35 器件优于以开尔文校准的线性温度传感器,因为用户无需从输出中减去大的恒定电压以获得方便的摄氏度。LM35 器件无需任何外部校准或微调即可在室温下提供±¼°C 的典型精度,在-55°C 至 150°C 的整个温度范围内提供±¾°C 的典型精度。

LM35 器件

技术规格

  • 直接以摄氏度校准
  • 线性+10-mV /°C 比例因子
  • 0.5°C 确保精度(25°C 时)
  • 额定温度范围为-55°C 至 150°C
  • 适合远程应用

需要的组件

你将需要以下组件 -

  • 1×面包板
  • 1×Arduino Uno R3
  • 1×LM35 传感器

程序

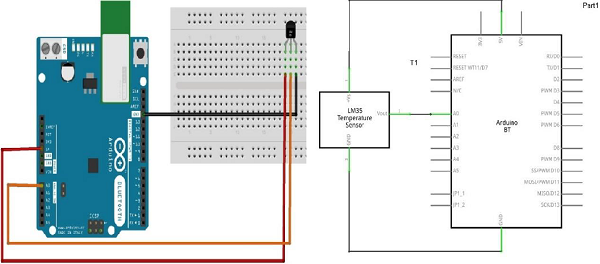

按照电路图并连接面包板上的组件,如下图所示。

温度传感器电路连接

草图

在你的计算机上打开 Arduino IDE 软件。用 Arduino 语言编码将控制你的电路。单击“新建”打开新的草图文件。

草图

Arduino 代码

float temp;
int tempPin = 0;

void setup() {
   Serial.begin(9600);
}

void loop() {
   temp = analogRead(tempPin);
   // read analog volt from sensor and save to variable temp
   temp = temp * 0.48828125;
   // convert the analog volt to its temperature equivalent
   Serial.print("TEMPERATURE = ");
   Serial.print(temp); // display temperature value
   Serial.print("*C");
   Serial.println();
   delay(1000); // update sensor reading each one second
}

代码注意

LM35 传感器有三个端子–V s,V out 和 GND。我们将按如下方式连接传感器 -

  • 将+Vs 连接到 Arduino 板上的+5v。
  • 将 Vout 连接到 Arduino 板上的 Analog0 或 A0。
  • 将 GND 与 Arduino 上的 GND 相连。

模数转换器(ADC)根据公式 ADC 值=采样* 1024 /参考电压(+5v)将模拟值转换为数字近似值。因此,使用+5 伏参考,数字近似将等于输入电压* 205。

结果

你将在串口监视器上看到温度显示,每秒更新一次。
