Arduino - 概述

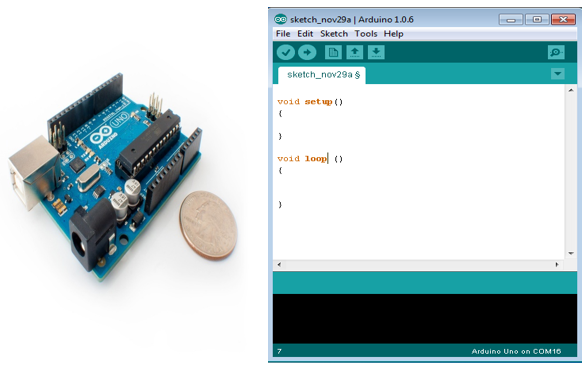

Arduino 是一个基于易于使用的硬件和软件的原型平台(开源)。它由一个可编程的电路板(称为微控制器)和一个名为 Arduino IDE(集成开发环境)的现成软件组成,用于编写计算机代码并将计算机代码并上传到物理板。
主要特点是 -
-
Arduino 板能够读取来自不同传感器的模拟或数字输入信号,并将其转换为输出,例如驱动电机,打开/关闭 LED,连接到云以及许多其他操作。
-
你可以通过 Arduino IDE(称为上传软件)向电路板上的微控制器发送一组指令来控制电路板功能。
-
与大多数以前的可编程电路板不同,Arduino 不需要额外的硬件(比如烧写器)来将新代码加载到电路板上。你只需使用 USB 线即可。
-
此外,Arduino IDE 使用简化版的 C++,使学习编程更容易。
-
最后,Arduino 提供了一个标准的外形,将微控制器的功能分解为更易于访问的包。
Arduino 板类型
根据所使用的不同微控制器,可提供各种 Arduino 板。但是,所有 Arduino 板都有一个共同点:它们是通过 Arduino IDE 编写的。
Arduino 板子的差异基于输入和输出的数量(可在单个板上使用的传感器、LED 和按钮的数量)、速度、工作电压、外形尺寸等。某些电路板设计为嵌入式且无编程接口(硬件),你需要单独购买。有些可以直接从 3.7V 电池运行,有些则需要至少 5V。
以下是可用的不同 Arduino 板的列表。
基于 ATMEGA328 的 Arduino 板
Arduino 板名称 | 操作伏特 | 时钟速度 | 数字 I/ O | 模拟输入 | PWM | UART | 编程接口 |
---|---|---|---|---|---|---|---|
Arduino Uno R3 | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | USB 通过 ATMega16U2 |
Arduino Uno R3 SMD | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | USB 通过 ATMega16U2 |
红板 | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | USB 通过 FTDI |
Arduino Pro 3.3v / 8 MHz | 3.3V | 为 8MHz | 14 | 6 | 6 | 1 | FTDI 兼容接口 |
Arduino Pro 5V / 16MHz | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | FTDI 兼容接口 |
Arduino mini 05 | 5V | 16MHz 的 | 14 | 8 | 6 | 1 | FTDI 兼容接口 |
Arduino Pro mini 3.3v / 8mhz | 3.3V | 为 8MHz | 14 | 8 | 6 | 1 | FTDI 兼容接口 |
Arduino Pro mini 5v / 16mhz | 5V | 16MHz 的 | 14 | 8 | 6 | 1 | FTDI 兼容接口 |
Arduino Ethernet | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | FTDI 兼容接口 |
Arduino Fio | 3.3V | 为 8MHz | 14 | 8 | 6 | 1 | FTDI 兼容接口 |
LilyPad Arduino 328 | 3.3V | 为 8MHz | 14 | 6 | 6 | 1 | FTDI 兼容接口 |
LilyPad Arduino | 3.3V | 为 8MHz | 9 | 4 | 五 | 0 | FTDI 兼容接口 |
基于 ATMEGA32u4 的 Arduino 板
Arduino 板名称 | 操作伏特 | 时钟速度 | 数字 i / o | 模拟输入 | PWM | UART | 编程接口 |
---|---|---|---|---|---|---|---|
Arduino Leonardo | 5V | 16MHz 的 | 20 | 12 | 7 | 1 | 原生 USB |
Pro micro 5V / 16MHz | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | 原生 USB |
Pro micro 3.3V / 8MHz | 5V | 16MHz 的 | 14 | 6 | 6 | 1 | 原生 USB |
LilyPad Arduino USB | 3.3V | 为 8MHz | 14 | 6 | 6 | 1 | 原生 USB |
基于 ATMEGA2560 的 Arduino 板
Arduino 板名称 | 操作伏特 | 时钟速度 | 数字 i / o | 模拟输入 | PWM | UART | 编程接口 |
---|---|---|---|---|---|---|---|
Arduino Mega 2560 R3 | 5V | 16MHz 的 | 54 | 16 | 14 | 4 | USB 通过 ATMega16U2B |
Mega Pro 3.3V | 3.3V | 为 8MHz | 54 | 16 | 14 | 4 | FTDI 兼容标头 |
Mega Pro 5V | 5V | 16MHz 的 | 54 | 16 | 14 | 4 | FTDI 兼容标头 |
Mega Pro Mini 3.3V | 3.3V | 为 8MHz | 54 | 16 | 14 | 4 | FTDI 兼容标头 |
基于 AT91SAM3X8E 的 Arduino 板
Arduino 板名称 | 操作伏特 | 时钟速度 | 数字 i / o | 模拟输入 | PWM | UART | 编程接口 |
---|---|---|---|---|---|---|---|
Arduino Mega 2560 R3 | 3.3V | 84MHz | 54 | 12 | 12 | 4 | USB 原生 |
