電容器顏色程式碼
通常,電容,電壓或容差的實際值以字母數字字元的形式標記在電容器的主體上。
然而,當電容值為十進位制值時,“小數點”的標記會出現問題,因為它很容易被數錯,導致實際電容值的誤讀。而是使用諸如 p (微*微)或 n (納米)之類的字母代替小數點來識別其位置和數字的權重。
例如,電容器可以標記為,n47 = 0.47nF,4n7 = 4.7nF 或 47n = 47nF,依此類推。此外,有時電容器用大寫字母 K 標記以表示千皮法的值,因此例如,標記為 100K 的電容器將是 100×1000pF 或 100nF。
為了減少關於字母,數字和小數點的混淆,多年前開發了一種國際顏色編碼方案,作為識別電容器值和容差的簡單方法。它由通常稱為電容器顏色程式碼系統的彩色帶(按光譜順序)組成,其含義如下所示:
電容器顏色程式碼表
顏色 | 數字 A. | 數字 B. | 乘數 D. | 公差(T)> 10pf | 公差(T)<10pf | 溫度係數(TC) |
---|---|---|---|---|---|---|
黑色 | 0 | 0 | X1 | ±20% | ±2.0pF | |
棕色 | 1 | 1 | X10 | ±1% | ±0.1pF | -33×10-6 |
紅色 | 2 | 2 | X100 | ±2% | ±0.25pF | -75×10-6 |
橙色 | 3 | 3 | x1,000 | ±3% | -150×10-6 | |
黃色 | 4 | 4 | x10,000 | ±4% | -220×10-6 | |
綠色 | 五 | 五 | x100,000 | ±5% | ±0.5pF | -330×10-6 |
藍色 | 6 | 6 | x1,000,000 | -470×10-6 | ||
紫色 | 7 | 7 | -750×10-6 | |||
灰色 | 8 | 8 | x0.01 | + 80%,- 20% | ||
白色 | 9 | 9 | X0.1 | ±10% | ±1.0pF | |
金色 | X0.1 | ±5% | ||||
銀色 | x0.01 | ±10% |
電容器電壓顏色程式碼表
Band Colour | Voltage Rating (V) | ||||
---|---|---|---|---|---|
Type J | Type K | Type L | Type M | Type N | |
黑色 | 4 | 100 | 10 | 10 | |
棕色 | 6 | 200 | 100 | 1.6 | |
紅色 | 10 | 300 | 250 | 4 | 35 |
橙色 | 15 | 400 | 40 | ||
黃色 | 20 | 500 | 400 | 6.3 | 6 |
綠色 | 25 | 600 | 16 | 15 | |
藍色 | 35 | 700 | 630 | 20 | |
紫色 | 50 | 800 | |||
灰色 | 900 | 25 | 25 | ||
白色 | 3 | 1000 | 2.5 | 3 | |
金色 | 2000 | ||||
銀色 |
Capacitor Voltage Reference
電容器參考電壓
- J 型 - 浸漬鉭電容器。
- K 型 - 雲母電容器。
- L 型 - 聚酯/聚苯乙烯電容器。
- M 型 - 電解 4 波段電容器。
- N 型 - 電解 3 波段電容器。

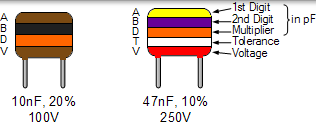

使用電容器顏色程式碼的一個例子如下:
金屬化聚酯電容器
圓盤和陶瓷電容器
電容顏色程式碼系統用於在無極性聚酯和雲母電容器成型多年。這種顏色編碼系統現已過時,但仍有許多“舊”電容器。如今,諸如薄膜或磁碟型別的小型電容器符合 BS1852 標準,其新的替代品 BS EN 60062 的顏色已被字母或數字編碼系統所取代。
通常,程式碼由 2 或 3 個數字和可選的公差字母程式碼組成,以識別公差。在使用兩個數字程式碼的情況下,電容器的值僅以皮法為單位給出,例如,47 = 47 pF 和 100 = 100pF 等。三字母程式碼由兩個值數字組成,乘法器與電阻器顏色程式碼非常相似在電阻器部分。
例如,數字 471 = 47 * 10 = 470pF。三位數程式碼通常伴隨有下面給出的額外容差字母程式碼。
電容容差字母程式碼表
字母 | B | C | D | F | G | J | K | M | Z | |
---|---|---|---|---|---|---|---|---|---|---|
公差 | C <10pF ±pF | 0.1 | 0.25 | 0.5 | 1 | 2 | ||||
公差 | C >10pF ±% | 0.5 | 1 | 2 | 5 | 10 | 20 | +80 -20 |
考慮下面的電容:
左邊的電容器是陶瓷盤式電容器,其程式碼 473J 印在其主體上。然後,4 是第一個數字,7 是第二個數字,3 是代表以 pF 為單位的指數,J 是公差。也就是,47 * 1000(3 個零)= 47000 pF = 47nF 或 0.047uF,J 表示公差為 +/- 5%。
然後通過在電容器的主體上使用數字和字母作為程式碼,我們可以很容易地確定其電容的值,無論是在皮法,納法還是微法。
電容器字母程式碼表
皮法拉(pF) | 納法拉(nF) | 微法拉(uF) | 碼 | 皮法拉(pF) | 納法拉(nF) | 微法拉(uF) | 程式碼 |
---|---|---|---|---|---|---|---|
10 | 0.01 | 0.00001 | 100 | 4700 | 4.7 | 0.0047 | 472 |
15 | 0.015 | 0.000015 | 150 | 5000 | 5 | 0.005 | 502 |
22 | 0.022 | 0.000022 | 220 | 5600 | 5.6 | 0.0056 | 562 |
33 | 0.033 | 0.000033 | 330 | 6800 | 6.8 | 0.0068 | 682 |
47 | 0.047 | 0.000047 | 470 | 10000 | 10 | 0.01 | 103 |
100 | 0.1 | 0.0001 | 101 | 15000 | 15 | 0.015 | 153 |
120 | 0.12 | 0.00012 | 121 | 22000 | 22 | 0.022 | 223 |
130 | 0.13 | 0.00013 | 131 | 33000 | 33 | 0.033 | 333 |
150 | 0.15 | 0.00015 | 151 | 47000 | 47 | 0.047 | 473 |
180 | 0.18 | 0.00018 | 181 | 68000 | 68 | 0.068 | 683 |
220 | 0.22 | 0.00022 | 221 | 100000 | 100 | 0.1 | 104 |
330 | 0.33 | 0.00033 | 331 | 150000 | 150 | 0.15 | 154 |
470 | 0.47 | 0.00047 | 471 | 200000 | 200 | 0.2 | 254 |
560 | 0.56 | 0.00056 | 561 | 220000 | 220 | 0.22 | 224 |
680 | 0.68 | 0.00068 | 681 | 330000 | 330 | 0.33 | 334 |
750 | 0.75 | 0.00075 | 751 | 470000 | 470 | 0.47 | 474 |
820 | 0.82 | 0.00082 | 821 | 680000 | 680 | 0.68 | 684 |
1000 | 1.0 | 0.001 | 102 | 百萬 | 1000 | 1.0 | 105 |
1500 | 1.5 | 0.0015 | 152 | 1500000 | 1500 | 1.5 | 155 |
2000 | 2.0 | 0.002 | 202 | 2000000 | 2000 | 2.0 | 205 |
2200 | 2.2 | 0.0022 | 222 | 2200000 | 2200 | 2.2 | 225 |
3300 | 3.3 | 0.0033 | 332 | 3300000 | 3300 | 3.3 | 335 |
在我們關於電容器的部分中的下一個教程中,我們考慮將並聯電容器連線在一起,並看到總電容是各個電容器的總和。
